Ударно-отражательная дробилкаПрезентация

Ударно-отражательная дробилка изготовлена по новой технологии производства и обладает уникальной конструкцией, благодаря чему фракция готового продукта обладает правильной кубической формой без трещин и сколов. Она способна дробить различные материалы крупной, средней и мелкой фракции, такие как гранит, известняк, заполнители бетона, размер частиц исходного сырья которых не превышает 800 мм, а прочность на сжатие не превышает 350 МПа.

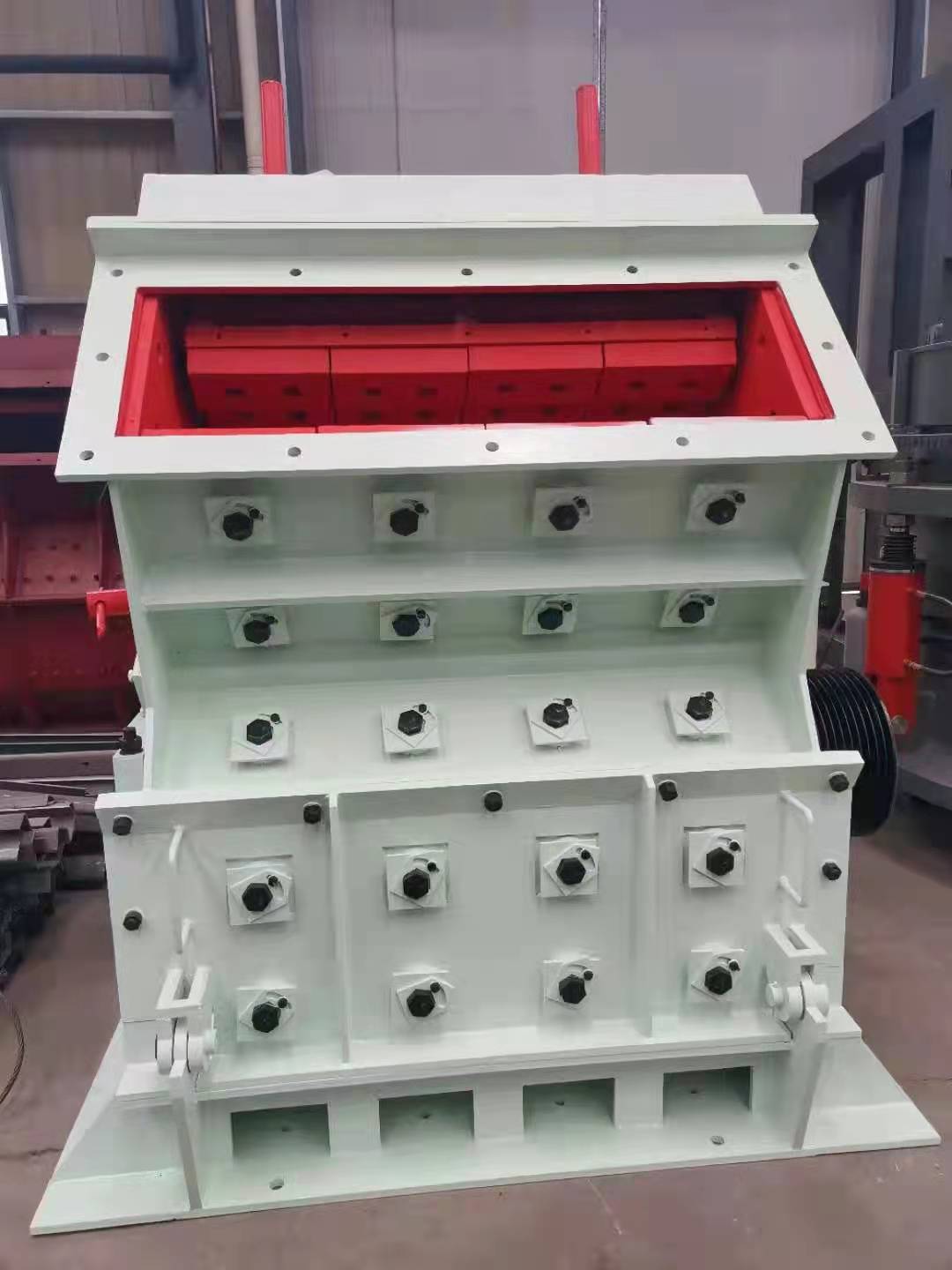

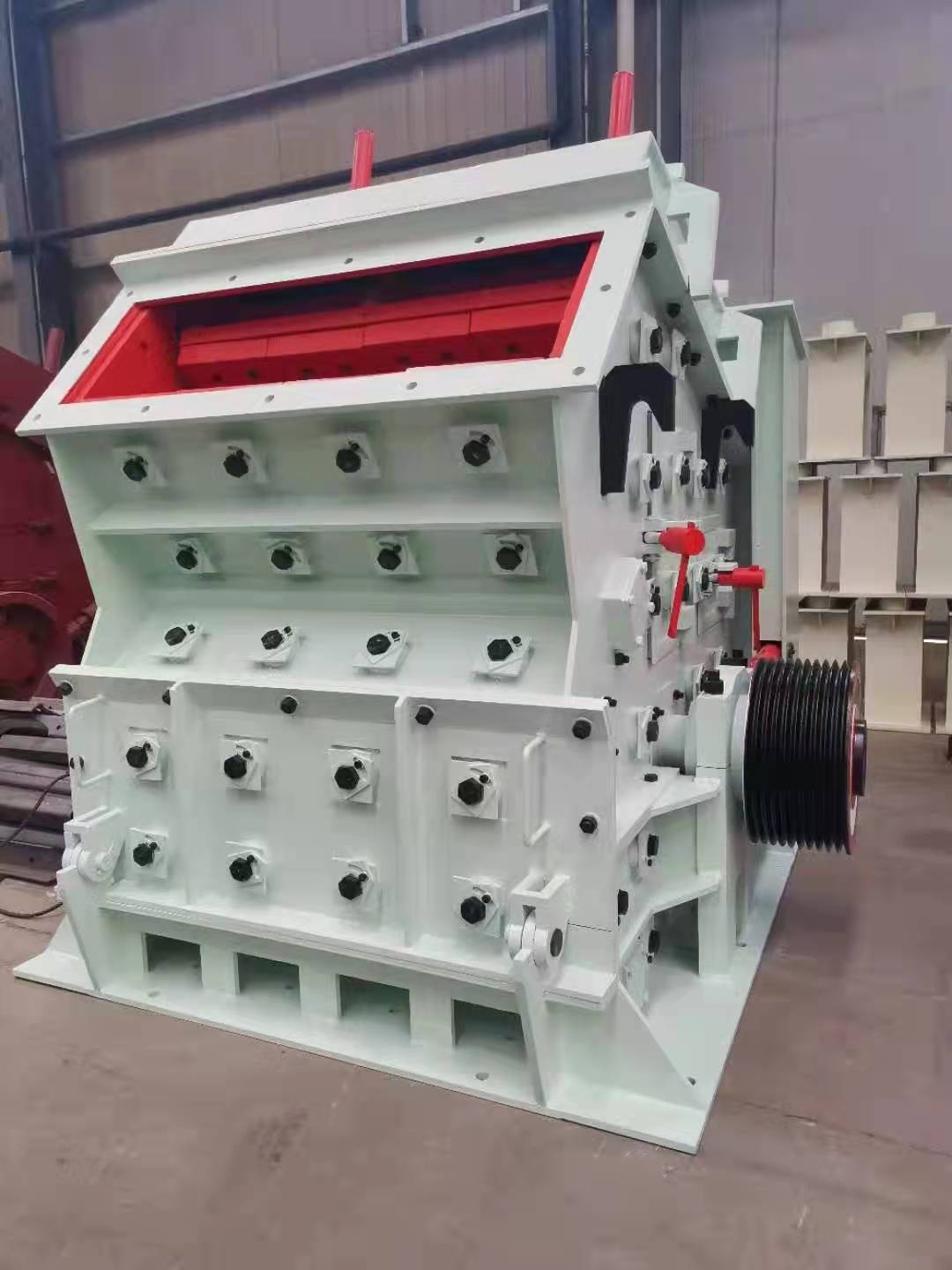

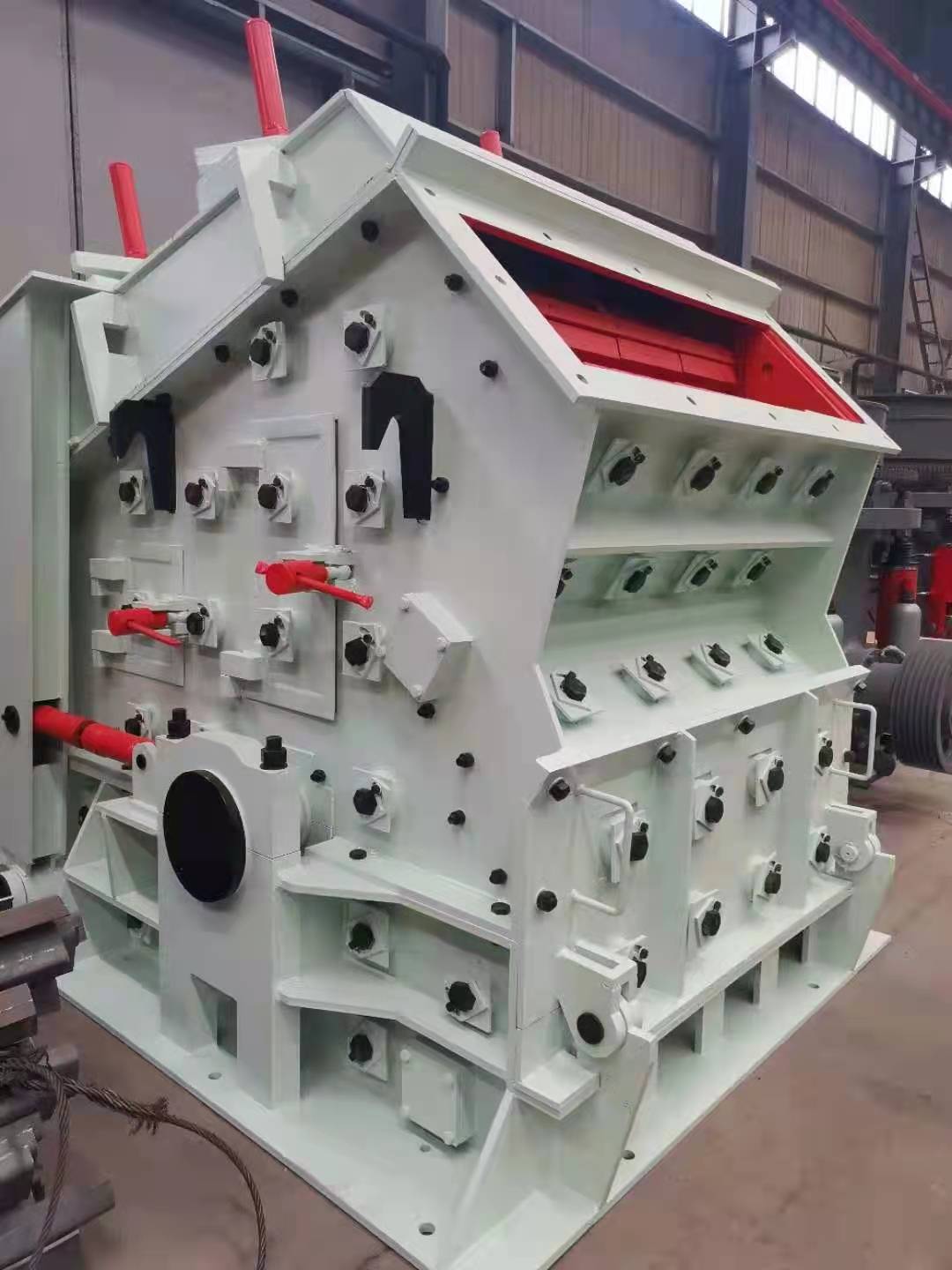

Фотовыставка

Преимущества

1. Простая конструкция с небольшим размером и малым весом. Большая производственная мощность и низкая себестоимость производства.

2. Высокая производительность и высокие показатели износостойкости деталей, повышающие общую прибыль производства.

3. Удобная регулировка зазора между плоским молотком и ударной пластиной, позволяющая эффективно контролировать размер фракции материала на выходе.

4. Высокая степень измельчения (до 40) с возможностью упрощения схемы дробления. Трехступенчатое дробление может быть изменено до двух- или одноступенчатого, что позволяет снизить стоимость производства.

Принцип работы

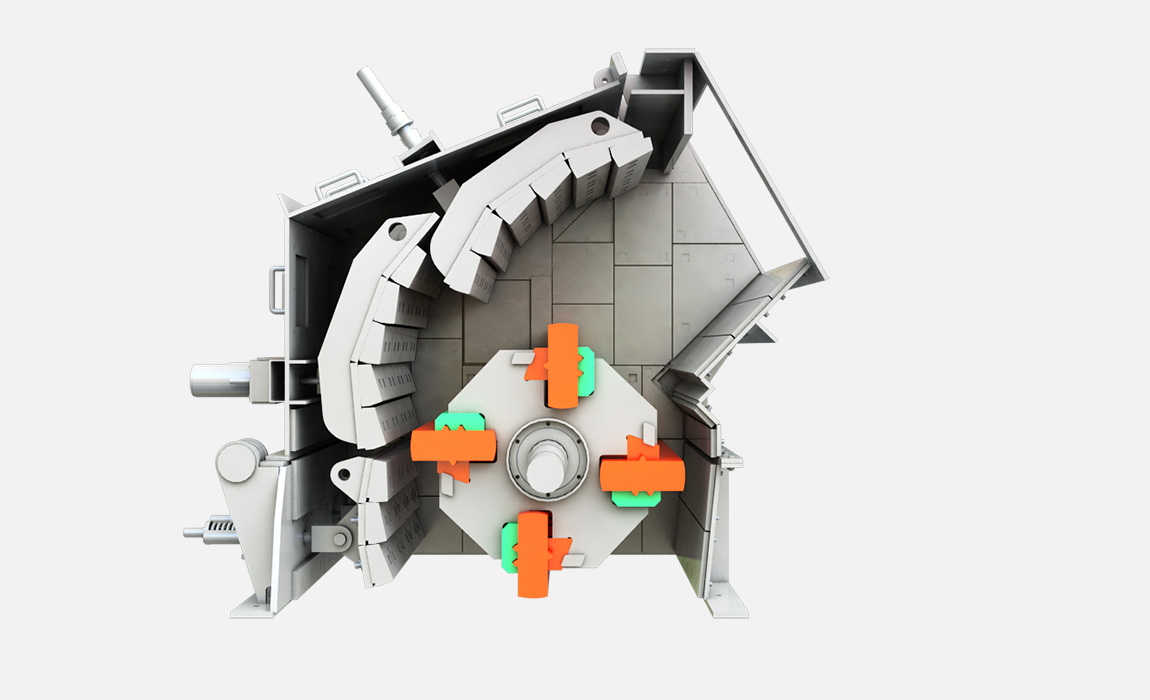

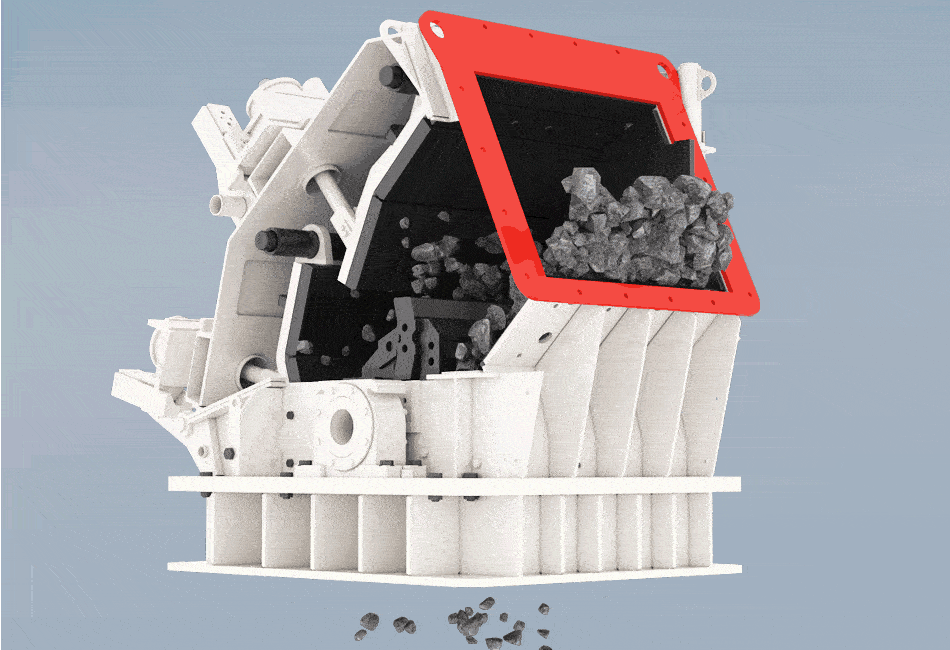

Ротор приводится в движение с помощью двигателя. Материал, попадающий в камеру дробления, сталкивается с билами ротора и разрушается. Затем материал ударяется об ударную пластину и снова сталкивается с билами ротора пока не будет достигнут необходимый размер фракции материала. В конце готовый материал выводится через выпускное отверстие. Регулировка зазора между ротором и ударными пластинами позволяет изменять размер и форму фракции материала.

Технические параметры

Модель	Спецификация	Размер фракции загружаемого материала (мм)	Размер загрузочного отверстия (мм)	Производительность (т/ч)	Мощность двигателя (кВт)	Габаритные размеры (мм)
PF-1007	Ø1000×700	400×730	≤250	15-60	45	2319×1654×2558
PF-1010	Ø1000×1050	400×1080	≤300	50-90	55	2319×2001×2558
PF-1210	Ø1250×1050	450×1060	≤300	80-150	90	2585×2053×2809
PFV-1214	Ø1250×1400	450×1440	≤300	100-200	132	2582×2403×2809
PFV-1315	Ø1320×1500	550×1530	≤350	130-280	160	2930×2761×3053
PFV-1320	Ø1320×2000	610×1900	≤500	180-400	220	3224×3175×2706
PFV-1520	Ø1500×2000	830×2040	≤700	300-550	315-400	3959×3564×3330
PFV-1820	Ø1800×2000	1260×2040	≤800	600-800	630-710	4400×3866×4009
