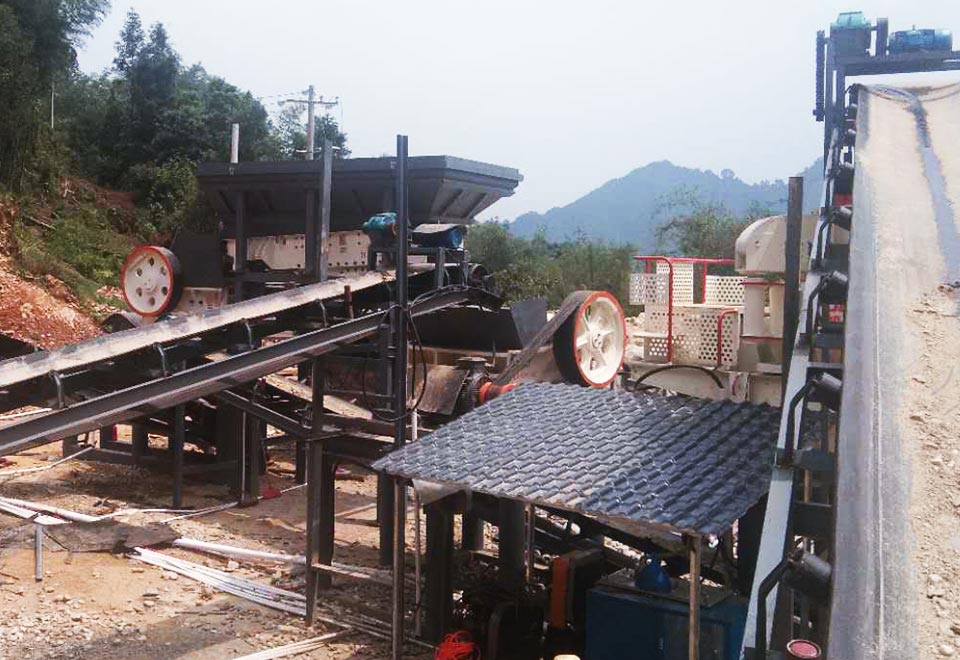

Щековые дробилки известны своей простотой и надежностью в горном машиностроении. С конца 19 века они широко применяются для дробления руды, переработки строительных материалов и во многих других отраслях промышленности. Благодаря постоянному развитию технологии производства, использованию современных технологии изготовления и высококачественных материалов щековые дробилки по праву занимают лидирующие позиции в области горнодобывающего оборудования. Щековые дробилки используются в горнодобывающей и строительный промышленности для первой и второй стадии дробления материалов и являются первым звеном в цепи дробления различных рудных пород. Щековая дробилка данной серии использует в своей конструкции маятниковый принцип. Это обусловлено несколькими преимуществами: удобством в обслуживании, стабильной работой, высокой эффективностью. Дробилка способна дробить руды с прочностью на сжатие не выше 320 МПа до среднего размера частиц за один этап. Щековые дробилки часто используются в паре с конусными дробилками, ударными дробилками, установками для производства песка и другим оборудованием для формирования стабильной и высокоэффективной линии производства. Такие производственные линии особо востребованы в горнодобывающей, металлургической, химической промышленности, для производства строительных материалов, в электроэнергетике, водном хозяйстве и во многих других областях.
1. Стабильность и надежность дробилки обеспечивается за счёт сверхпрочной рамы, которая может выдерживать высокое давление, а также за счёт прочных и надежных подвижной и неподвижной щеки, сверхмощного эксцентрикового вала и подшипников, которые изготовлены из высокомарганцевой стали.
2. Чрезвычайно высокая степень измельчения. Процесс дробления начинается с верхней части камеры дробления и заканчивается в нижней части, где расположено выпускное отверстие. Регулировка выпускного отверстия позволит добиться максимально мелкой фракции на выходе.
3. Большой диапазон регулировки выпускного отверстия. Выпускное отверстие настраивается с помощью автоматизированного механизма, что позволяет точно и быстро получить необходимый размер фракции готового материала. Однако, вы можете еще более точно настроить дробилку для получения необходимого размера фракции путем увеличения или уменьшения количества уплотняющих прокладок, что даст максимальную гибкость в настройке и работе с данным оборудованием.

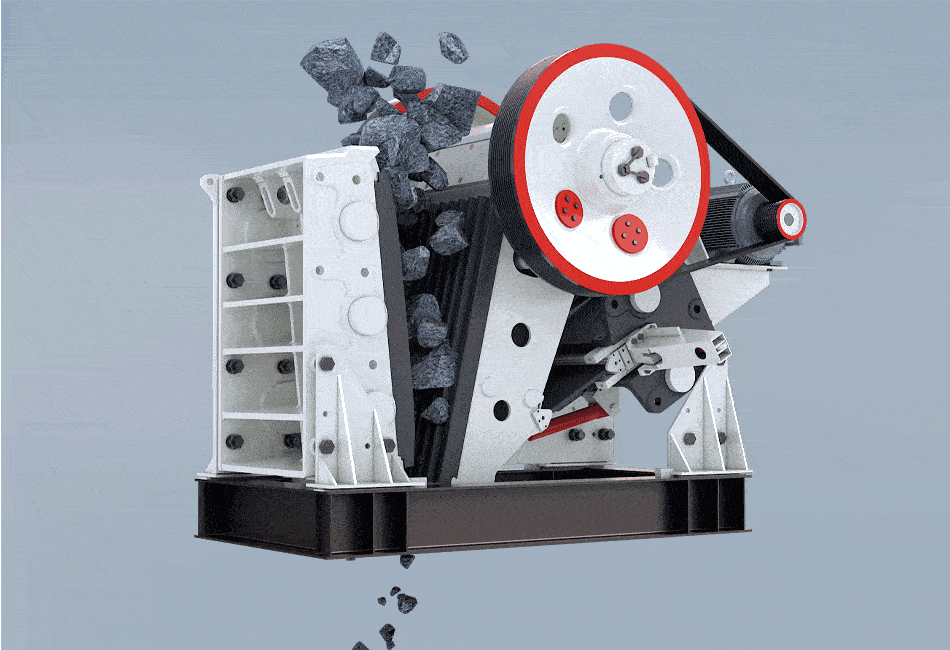

Принцип работы щековой дробилки европейского типа построен на раздавливании материала рабочими поверхностями, так называемыми щеками. В месте соприкосновения возникает повышенное усилие сжатия и частично сдвига, что и приводит к дроблению породы. В рабочем процессе одна щека закреплена неподвижно. Вторая же закреплена на валу и приводится в действие возвратно-поступательным механизмом, который и обеспечивает ее качание. В рабочем процессе участвуют только щеки: боковые стенки дробильной камеры выполняют исключительно функцию ограничителя. Привод шатуна соединяется с двигателем через клиноременную передачу. На другом конце вала закреплен маховик, который также выполняет функцию противовеса шкива. Оператор может выполнять регулировку положения нижнего края подвижной щеки по горизонтали при помощи механического или гидравлического привода. В результате задается требуемый размер выпускного отверстия и размер фракции готового продукта.
Модель | Размер загружаемого материала (мм) | Размер фракции готового материала (мм) | Производительность (т/ч) | Мощность электродвигателя (кВт) | Габаритные размеры (мм) |
PE150×250 | ≤130 | 15-45 | 1-4 | 5.5 | 896×745×935 |
PE250×300 | ≤150 | 15-55 | 3-6 | 7.5 | 1050×987×1000 |
PE250×400 | ≤210 | 25-60 | 5-20 | 15 | 1215×1520×1030 |
PE400×600 | ≤350 | 40-90 | 15-60 | 30 | 1650×1588×1050 |
PE500×750 | ≤425 | 50-100 | 40-110 | 45 | 1956×1918×1920 |
PE600×900 | ≤500 | 60-125 | 90-180 | 55 | 2250×2733×2280 |
PE800×900 | ≤600 | 80-140 | 100-220 | 75 | 2450×2950×2490 |
PE750×1060 | ≤630 | 60-150 | 110-380 | 110 | 2531×2455×2783 |
PE900×1060 | ≤700 | 100-160 | 230-390 | 110 | 2900×2657×2950 |
PE900×1200 | ≤750 | 110-165 | 220-450 | 132 | 3100×2760×3260 |
PE1000×1200 | ≤900 | 110-185 | 315-500 | 132 | 3200×2760×3260 |
PE1200×1500 | ≤950 | 115-195 | 400-800 | 220 | 3710×3446×4075 |
PE1500×1800 | ≤1200 | 135-225 | 500-1000 | 280 | 5100×4700×4300 |
PEX150×750 | ≤120 | 10-40 | 8-25 | 15 | 1310×1118×1145 |
PEX250×750 | ≤210 | 15-50 | 15-35 | 22 | 1400×1751×1515 |
PEX350×750 | ≤300 | 15-50 | 18-40 | 30 | 1485×1680×1648 |
PEX250×1000 | ≤210 | 15-60 | 15-60 | 30 | 1550×1964×1380 |
PEX250×1200 | ≤210 | 15-60 | 20-60 | 37 | 1530×1946×1380 |
PEX300×1300 | ≤250 | 25-60 | 16-105 | 55-75 | 2000×2320×1730 |
