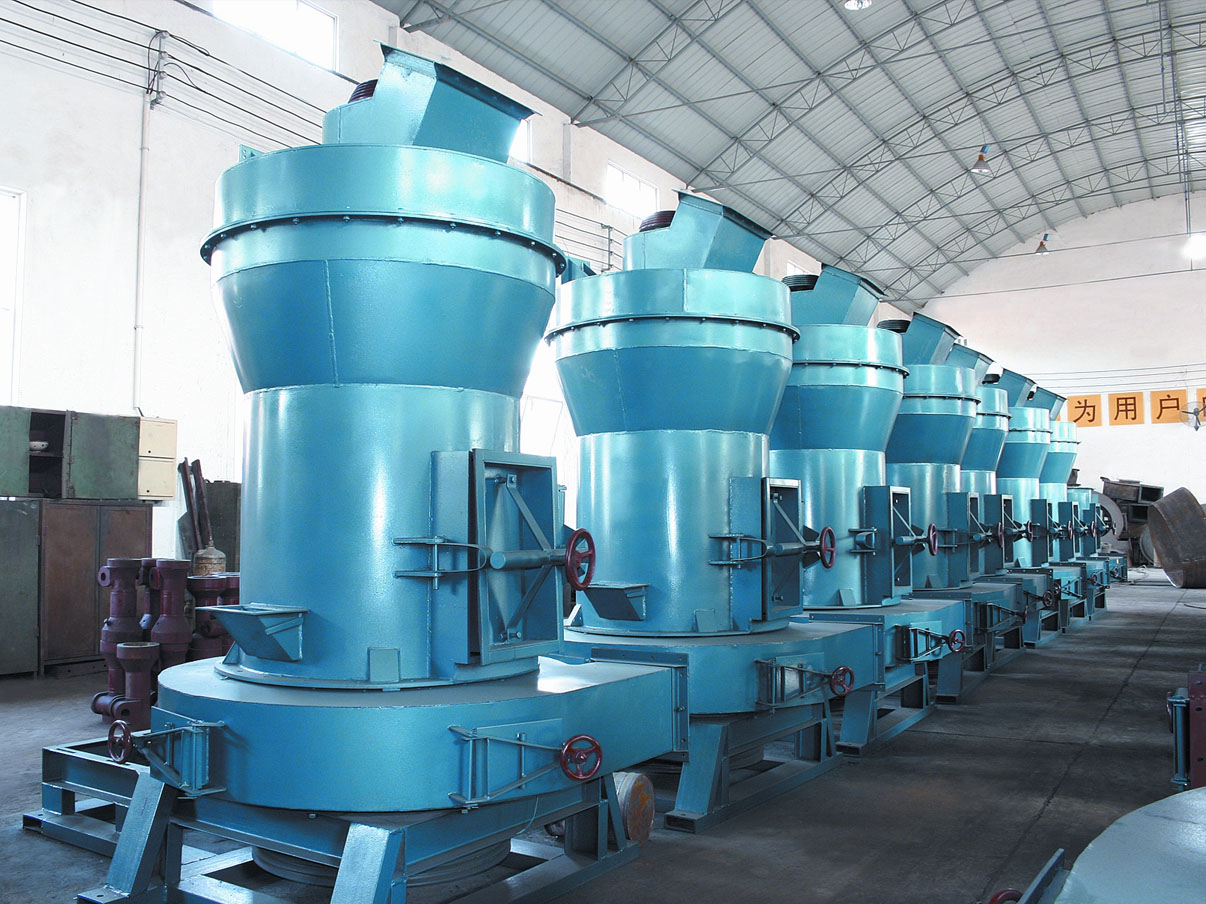

Мельница ультратонкого помола YGM-серии, называемая также мельницей высокого давления, представляет собой передовое оборудование для ультратонкого измельчения различных материалов. В данной серии к секции мелющих валков добавлена система пружин высокого давления, что дает ей преимущество в виде широкого диапазона измельчаемых материалов, мелкого размера частиц и высокой эффективности работы. Идеально подходит для измельчения негорючих минеральных материалов.
1. Уникальная конструкция и высокая производительность. Помольный механизм основного блока фиксируется нажимными пружинами с усилием в 1000-1500 кг. Усилие мельничного вала к дробимому материалу под действием пружины достигает 800-1200 кг, увеличивая производительность на 20-30%.
2. Широкий диапазон размер частиц готового продукта. Размер частиц готового продукта может достигать 0.613 мм при крупном помоле. При обычном помоле размер частиц достигает 0.033 мм, а небольшая часть от общей массы дробимого материала способна достичь размера в 0.0013 мм.
3. Удобная настройка сепаратора. В сепараторе применяется частотно-управляемый привод, который значительно экономит энергию, по сравнению с электромагнитным, а также обладает более точной настройкой и высокой степенью автоматизации процессов.
4. Многоуровневая защита от загрязнения окружающей среды. Мельничный вал окружен многослойной герметичной защитной прокладкой. Пыль при производстве не попадает в окружающую среду, а механизм удаления пыли соответствует национальным стандартам.

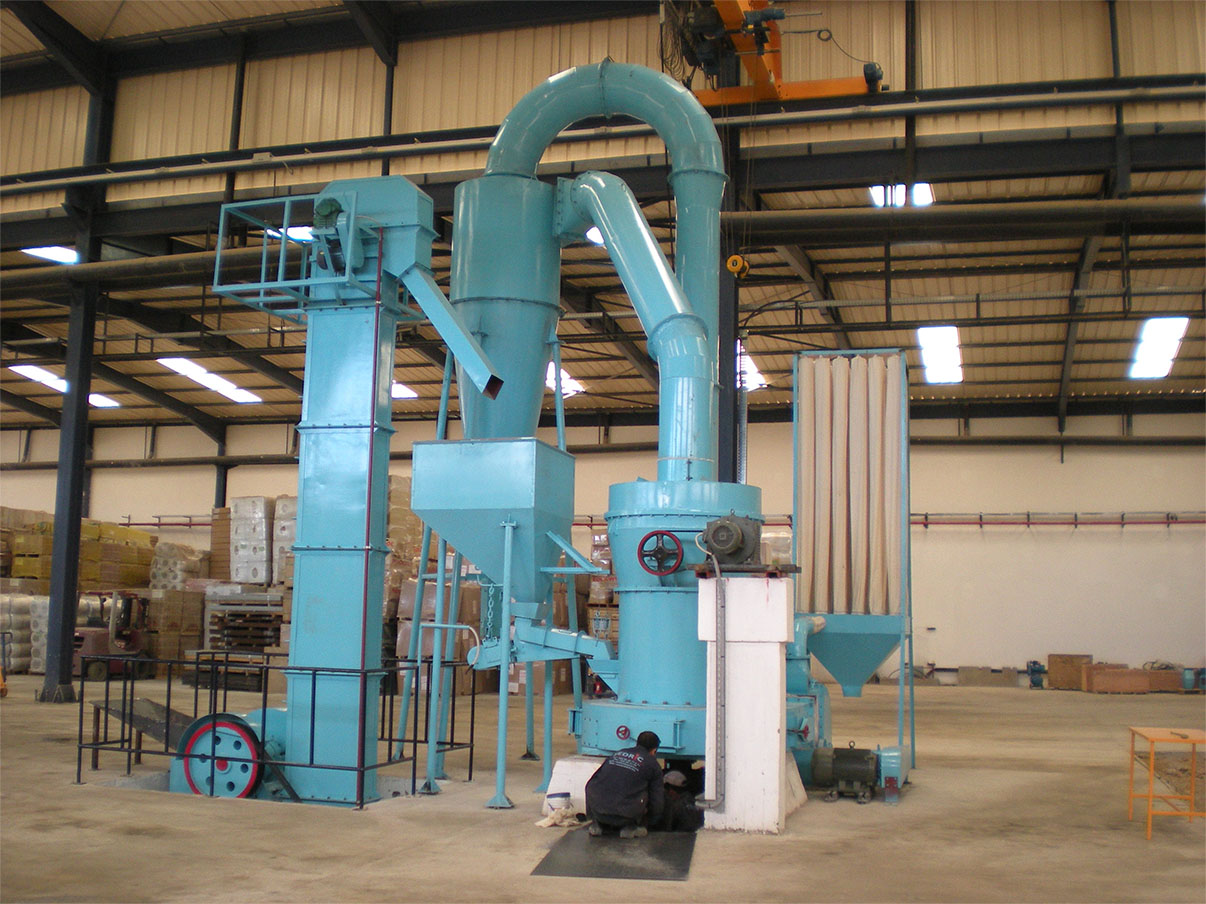

Конструкция мельницы состоит из двигателя, редуктора, сепаратора, трубопровода, вентилятора, пылеуловителя, щековой дробилки, ковшового элеватора, электромагнитного вибропитателя и электронной системы управления. Когда двигатель приводит в движение главный вал через передаточное устройство, лопатки вращаются синхронно с мельничным валом, мельничный вал вращается вокруг своей оси и по внутренней окружности шлифовального кольца. Электромотор приводит в движение сепаратор через трансмиссию. Чем выше скорость вращения крыльчатки, тем меньше размер готового продукта. Чтобы гарантировать, что мельница работает под отрицательным давлением, увеличенный поток воздуха отводится в пылеуловитель через трубу для отработанного воздуха, а после очистки выбрасывается в атмосферу.
Модель | Количество мельничных валов | Размер мельничного вала (мм) | Диаметр и высота шлифовального кольца (мм) | Размер фракции загружаемого материала (мм) | Размер фракции готового продукта (мм) | Мощность двигателя (кВт) | Производительность (т/ч) | Габаритные размеры (мм) |
YGM-65 | 3 | 210×150 | 650×150 | ≤15 | 0.613-0.033 | 15 | 0.4-1.8 | 4100×3300×4500 |
YGM-75 | 3 | 260×150 | 780×150 | ≤15 | 0.613-0.033 | 18.5 | 1-3 | 4300×3500×5100 |
YGM-85 | 3 | 270×140 | 830×150 | ≤20 | 0.613-0.033 | 22 | 1.2-4 | 5300×4100×5200 |
YGM-95 | 4 | 310×170 | 950×170 | ≤25 | 0.613-0.033 | 37 | 2.1-5.6 | 7100×5900×7900 |
YGM-130 | 5 | 410×210 | 1280×210 | ≤40 | 0.613-0.033 | 75 | 2.5-9.5 | 7900×8000×9700 |
YGM-160 | 6 | 440×270 | 1600×270 | ≤50 | 0.613-0.033 | 132 | 5-18.5 | 12550×5700×8355 |
